कार के विद्युत प्रणाली जटिल लग सकती है, लेकिन उनके मुख्य में एक बहुत ही सरल सुरक्षाकर्मी होता है: फ्यूज। जब भी सर्किट ओवरलोड या शॉर्ट होता है, फ्यूज खुद को बलिदान कर देता है ताकि आपके वायरिंग, नियंत्रण मॉड्यूल और महंगे घटक नष्ट न हों। इसी कारण से, किसी भी कार मालिक या DIYer के लिए फ्यूज का त्वरित परीक्षण करना सीखना बहुत मूल्यवान कौशल है।
इस गाइड में, हम आपको ले जाएंगे डिजिटल मल्टीमीटर के साथ ऑटो फ्यूज का परीक्षण करने के बारे में आपको जो कुछ भी जानना है । आप सीखेंगे कि कौन से उपकरण आवश्यक हैं, सततता और वोल्टेज परीक्षण में अंतर, सर्किट के भीतर और बाहर फ्यूज कैसे जांचें, और कुछ समस्या निवारण के सुझाव जो आपको घंटों की परेशानी से बचा सकते हैं।
यह स्पष्ट लग सकता है: यदि आपकी कार में कोई विद्युत चल रही चीज़ काम करना बंद कर देती है - एक पावर विंडो, रेडियो, या यहां तक कि हेडलाइट्स - तो पहला संदिग्ध अक्सर फ्यूज़ होता है। एक उड़ा हुआ फ्यूज़ बदलने में सस्ता और आसान होता है, लेकिन आपको यह पुष्टि करने की आवश्यकता है कि वास्तव में समस्या यही है।
दृश्य निरीक्षण हमेशा विश्वसनीय नहीं होता। जबकि कुछ ग्लास फ्यूज़ स्पष्ट रूप से टूटे हुए फिलामेंट को दर्शाते हैं, कई ब्लेड-शैली वाले ऑटोमोटिव फ्यूज़ आंतरिक रूप से खुले होने पर भी अक्षुण्ण दिख सकते हैं। यहीं पर मल्टीमीटर काम आता है। इसके साथ, आप तुरंत बता सकते हैं कि फ्यूज़ काम कर रहा है या ख़राब।

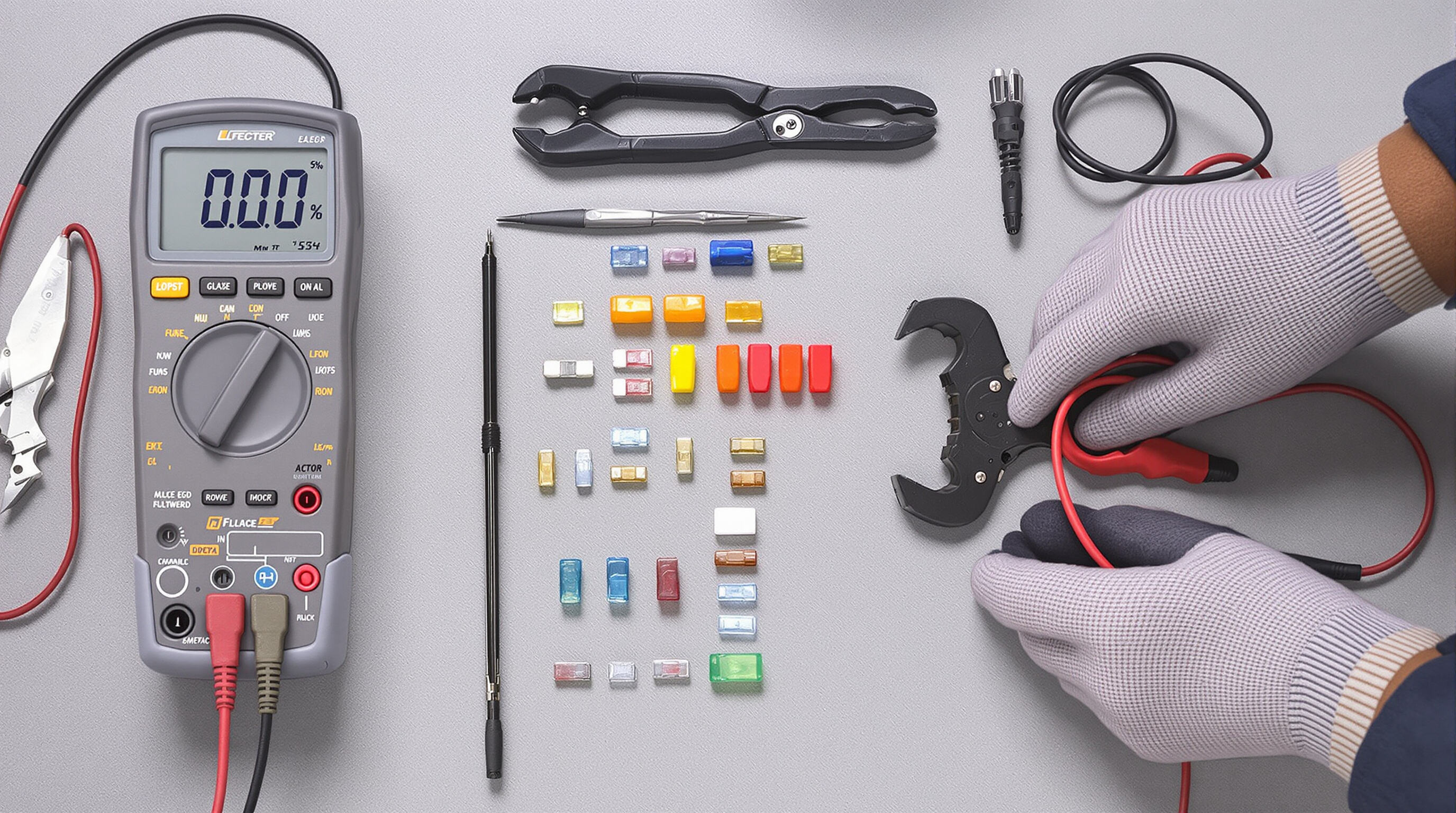

शुरू करने से पहले कुछ आवश्यक चीज़ें इकट्ठा कर लें:
डिजिटल मल्टीमीटर — ऑटो-रेंजिंग ठीक रहेगी, लेकिन सततता और डीसी वोल्टेज सेटिंग्स वाली कोई भी गुणवत्ता वाली यूनिट काम करेगी।
फ्यूज़ पुलर या नीडल-नोज़ प्लायर्स — ये फ्यूज़ निकालने को सुरक्षित और आसान बनाते हैं।
प्रतिस्थापन फ्यूज़ — पुराने फ्यूज़ पर छपी एम्पियर रेटिंग के समान रखें।
मालिक की पुस्तिका या फ़्यूज़ आरेख — यह आपको बताएगा कि प्रत्येक फ़्यूज़ की स्थिति और रेटिंग क्या है।
कार्य प्रकाश — फ़्यूज़ बॉक्स अक्सर डैश या हुड के नीचे गहरे कोनों में छिपे होते हैं।
वैकल्पिक लेकिन उपयोगी: दस्ताने, सुरक्षा चश्मा, और बैटरी टर्मिनल रिंच, यदि आप बैटरी को डिस्कनेक्ट करने की योजना बना रहे हैं।
भले ही ऑटोमोटिव फ़्यूज़ 12 वोल्ट की कम वोल्टेज प्रणाली पर काम करते हों, फिर भी सावधानियां आवश्यक हैं। फ़्यूज़ निकालने से पहले हमेशा इंजन और अन्य उपकरण बंद कर दें। यदि आप लाइव सर्किट पर काम करने में असहज महसूस करते हैं, तो कंटीन्यूटी टेस्ट करने से पहले नकारात्मक बैटरी केबल को डिस्कनेक्ट कर दें।
जब कर रहे हैं वोल्टेज परीक्षण फ़्यूज़ बॉक्स में स्थित फ़्यूज़ पर काम करते समय आप लाइव सर्किट के साथ काम कर रहे होंगे। प्रोब की स्थिति सावधानी से करें, फिसलने से बचें, और कभी भी मल्टीमीटर के तारों से टर्मिनल्स को शॉर्ट न करें।
मल्टीमीटर का उपयोग करते समय दो विश्वसनीय तरीके हैं:
कंटीन्यूटी टेस्ट (फ़्यूज़ हटा दिया गया है): यह फ्यूज़ के एक सिरे से दूसरे सिरे तक प्रतिरोध को मापता है। एक अच्छा फ्यूज़ निरंतरता (0Ω या इसके निकट) दर्शाता है, जबकि खराब फ्यूज़ अनंत प्रतिरोध दर्शाता है।
वोल्टेज परीक्षण (फ्यूज़ स्थापित): जब सर्किट पर बिजली हो, तो फ्यूज़ के दोनों तरफ बैटरी वोल्टेज की जांच करें। एक अच्छा फ्यूज़ दोनों टर्मिनलों पर वोल्टेज दर्शाता है; खराब फ्यूज़ केवल स्रोत वाली तरफ वोल्टेज दर्शाता है।
दोनों विधियां सटीक हैं - निरंतरता परीक्षण सुरक्षित है, जबकि वोल्टेज परीक्षण तेज़ है जब फ्यूज़ को निकालना कठिन हो।
निरंतरता विधि फ्यूज़ की जांच करने का सबसे सामान्य तरीका है, विशेष रूप से शुरुआत करने वालों के लिए।
शक्ति बंद करें
इग्निशन और अतिरिक्त उपकरणों को बंद कर दें। अतिरिक्त सुरक्षा के लिए, नकारात्मक बैटरी केबल को डिस्कनेक्ट कर दें।
फ्यूज़ का पता लगाएं
अपने मालिक के मैनुअल या फ्यूज़ बॉक्स आरेख से परामर्श करें। गैर-कार्यात्मक सर्किट की रक्षा करने वाले संदिग्ध फ्यूज़ की पहचान करें।
फ्यूज़ को हटा दें
एक फ्यूज़ पुलर या नीडल-नोज़ प्लायर का उपयोग करें। टर्मिनलों को झुकाने या क्षतिग्रस्त करने से बचने के लिए सीधा ऊपर की ओर खींचें।
मल्टीमीटर सेट करें
डायल को कॉन्टिन्युइटी मोड पर घुमाएं (आमतौर पर ध्वनि तरंग प्रतीक के साथ चिह्नित) या सबसे कम ओम्स सेटिंग पर। प्रोब्स को एक साथ छू लें — आपको एक बीप सुनाई देनी चाहिए या 0Ω के करीब की रीडिंग दिखाई देनी चाहिए, जो यह पुष्टि करती है कि मीटर काम कर रहा है।
फ्यूज़ का परीक्षण करें
फ्यूज़ के धातु सिरों में से प्रत्येक पर एक प्रोब रखें।
यदि मल्टीमीटर बीप करता है या प्रदर्शित करता है 0–1Ω , फ्यूज ठीक है।
अगर यह प्रदर्शित करता है OL (ओपन लूप) , “1”, या बहुत अधिक प्रतिरोध, फ्यूज उड़ चुका है।
यदि आवश्यक हो तो बदलें
अगर फ्यूज उड़ चुका है, तो उसी एम्पीयर रेटिंग का नया फ्यूज लगाएं। उच्च रेटिंग का उपयोग न करें, क्योंकि इससे तार क्षतिग्रस्त हो सकता है या आग लग सकती है।
बोल्टेड फ्यूज़ के लिए या जब आप कई फ्यूज़ को हटाने से बचना चाहते हैं, तो वोल्टेज परीक्षण सबसे अच्छा विकल्प है।
अपना मीटर सेट करें
डीसी वोल्ट्स पर स्विच करें (यदि ऑटो-रेंज नहीं है तो 20V रेंज)। काला प्रोब एक अच्छे ग्राउंड बिंदु (बैटरी नकारात्मक या खाली चेसिस धातु) से जोड़ें।
सर्किट को बिजली प्रदान करें
इग्निशन या एक्सेसरी स्विच को उस स्थिति में घुमाएं जो परीक्षणाधीन सर्किट को शक्ति प्रदान करती है।
फ्यूज की जांच करें
लाल प्रोब के साथ, फ्यूज के एक तरफ स्पर्श करें। वोल्टेज पढ़ना नोट करें। फिर दूसरी तरफ स्पर्श करें।
अगर दोनों तरफ ~12V दिखाई देता है , फ्यूज ठीक है।
अगर केवल एक तरफ वोल्टेज दिखाई देता है , फ्यूज उड़ गया है।
यह विधि विशेष रूप से आधुनिक ब्लेड फ्यूज पर सुविधाजनक है जिनके शीर्ष पर छोटे परीक्षण बिंदु उजागर होते हैं।
फ्यूज लगातार उड़ रहा है: फ्यूज को बदलना केवल शुरुआत है। यदि एक नया फ्यूज जल्दी उड़ जाता है, तो कोई गहरी समस्या है — संभवतः एक शॉर्ट सर्किट या अतिभारित एक्सेसरी। उच्च रेटिंग वाले फ्यूज लगातार न डालें।
मल्टीमीटर उच्च प्रतिरोध दर्शाता है: फ्यूज़ में लगभग शून्य प्रतिरोध होना चाहिए। यदि आप कुछ ओम प्रतिरोध देख रहे हैं, तो या तो आपके प्रोब का संपर्क ख़राब है या फ्यूज़ में आंतरिक क्षति है और इसे बदल दिया जाना चाहिए।
केवल आंखों पर भरोसा न करें: कई फ्यूज़ ठीक दिखते हैं लेकिन फिर भी ख़राब होते हैं। हमेशा मीटर से जांच कर लें।
सही प्रकार के फ्यूज़ का उपयोग करें: ब्लेड फ्यूज़ मिनी, माइक्रो और मानक आकारों में आते हैं। कांच की नली और बोल्ट-ऑन प्रकार भी मौजूद हैं। सुनिश्चित करें कि आपका प्रतिस्थापन फ्यूज़ बिल्कुल मेल खाता हो।
सर्किट साफ़ रखें: फ्यूज़ पैनल में जंग लगने से प्रतिरोध और गर्मी बढ़ सकती है। नियमित रूप से संपर्क बिंदुओं की जांच करें और उन्हें साफ़ करें।
सर्किट को अतिभारित करने से बचें: मौजूदा सर्किट में वायरिंग और फ्यूज़ को अपग्रेड किए बिना ऑफ्टरमार्केट एक्सेसरीज़ न जोड़ें। लाइट्स, स्टीरियो या अन्य उपकरण स्थापित करते समय समर्पित एड-ऑन फ्यूज़ बॉक्स का उपयोग करें।
गुणवत्ता वाले फ्यूज़ पैनल में निवेश करें: अगर आपको अपग्रेड या प्रतिस्थापन करने की आवश्यकता है, तो एलईडी संकेतकों के साथ आधुनिक 6-वे या 12-वे फ्यूज़ और रिले पैनल ट्रबलशूटिंग को आसान बना सकते हैं।
मल्टीमीटर के साथ ऑटो फ्यूज़ का परीक्षण करना एक बार कदमों को जानने के बाद सीधा-सा होता है। फ्यूज़ को हटाने पर कन्टिन्युइटी टेस्ट एक सुरक्षित और सटीक माप प्रदान करता है, जबकि स्थान पर जांच के लिए वोल्टेज टेस्ट तेज़ होता है। किसी भी तरह, स्वर्ण नियम बहुत सरल है: एक अच्छा फ्यूज़ कनेक्शन दिखाता है, एक खराब फ्यूज़ नहीं दिखाता .
इस कौशल को सीखकर, आप प्रत्येक बार बिजली के एक्सेसरीज़ के विफल होने पर समय, पैसा और परेशानी बचा लेंगे। और ऑटोमोटिव आपूर्तिकर्ताओं से उपलब्ध विश्वसनीय फ्यूज़ पैनलों और होल्डरों के साथ, आपके वाहन में हमेशा सही सुरक्षा होगी।
